电力金具常见型号及图片

发布日期:2022-10-9 15:05:49  信息来源:本站原创

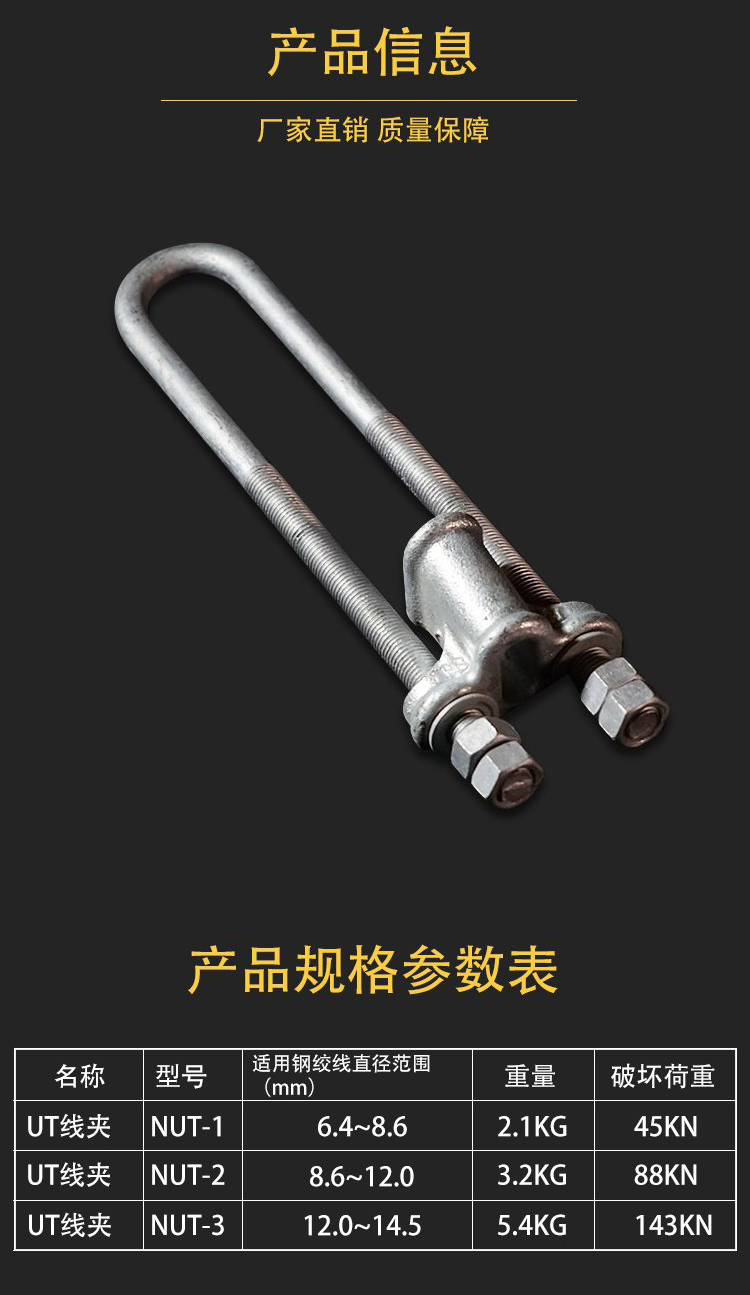

        电力金具按作用及结构可分为悬垂线夹、耐张线夹、UT线夹、连接金具、接续金具、保护金具、设备线夹、T型线夹、母线金具、拉线金具等类别;电力金具按用途可用为线路金具和变电金具。 一般来说我们都是以电力金具性能和用途来区分,主要分以下几大类:

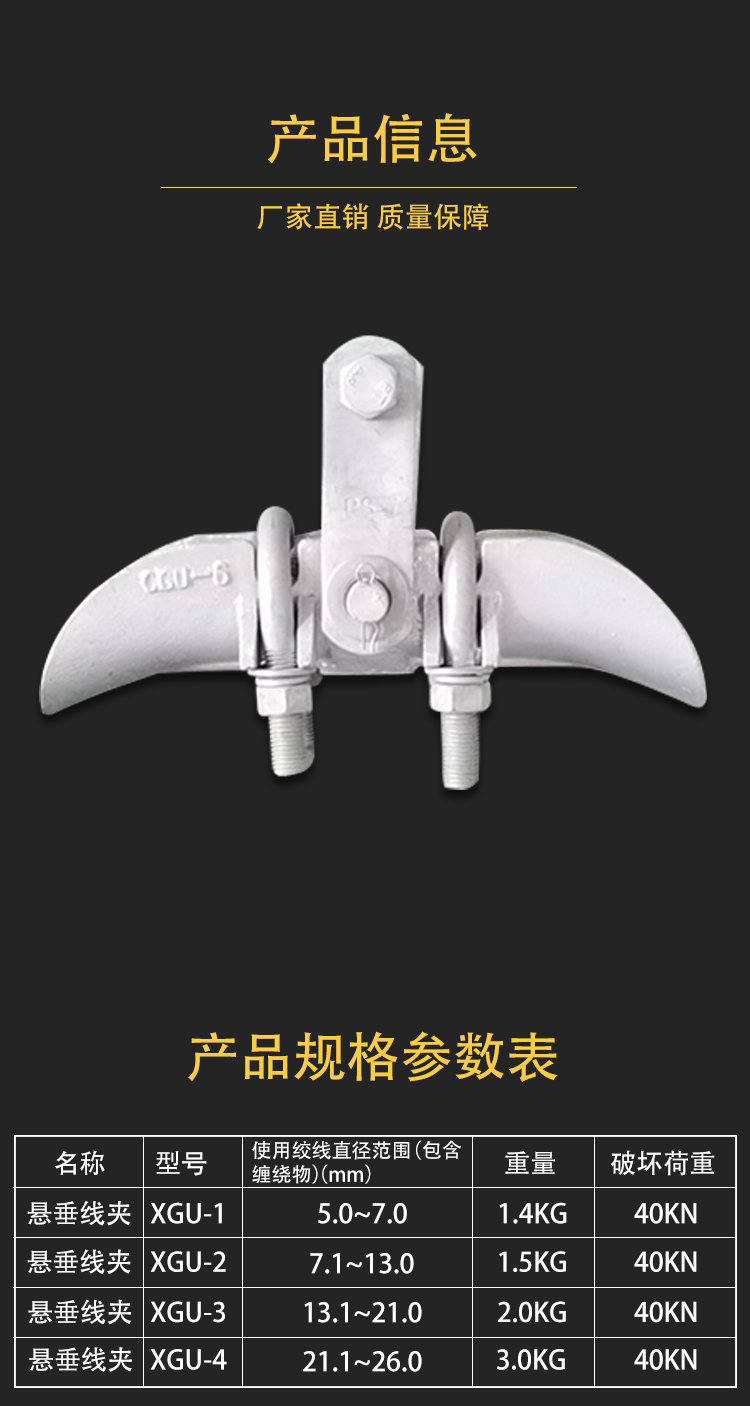

1)、悬吊金具。又称支持金具或悬垂线夹。这种金具主要用来悬挂导线绝缘 子串上(多用于直线杆塔)及悬挂跳线于绝缘子串上。下图是悬垂线夹。

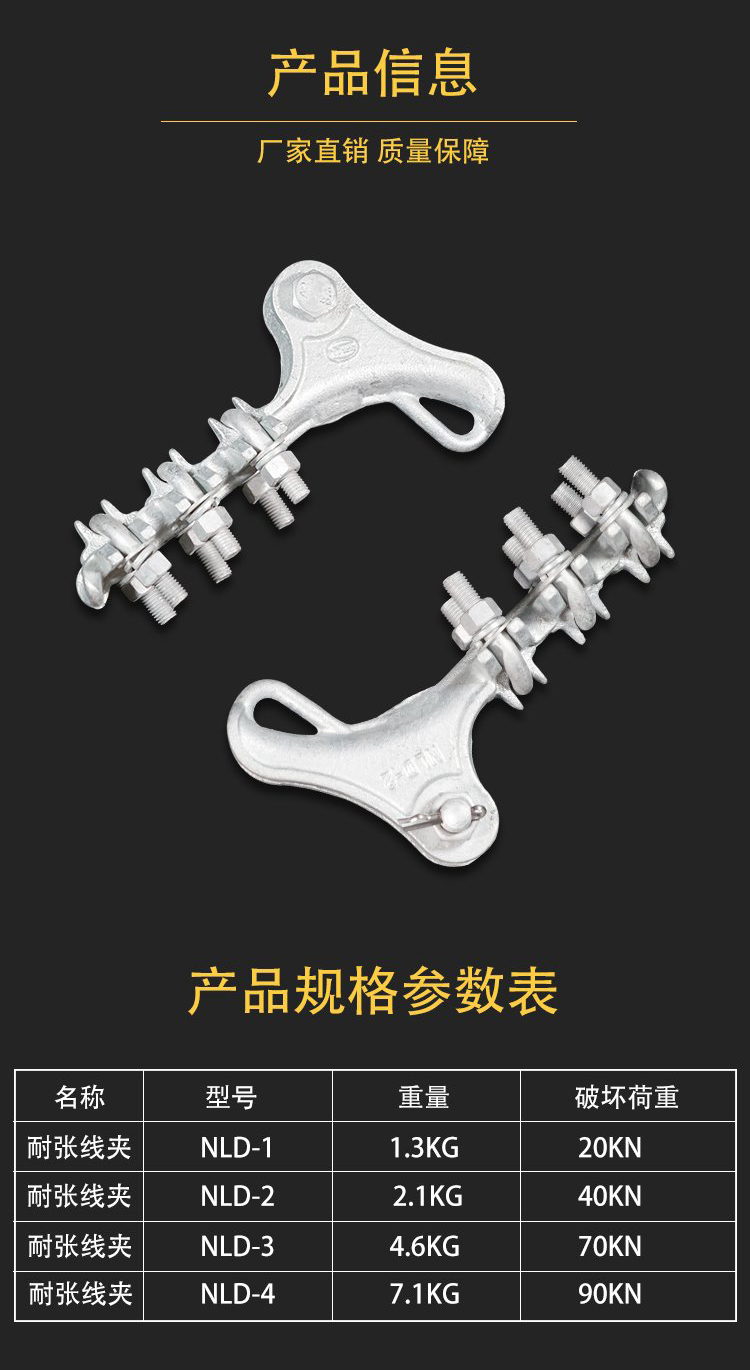

2)、锚固金具。又称紧固金具或耐线线夹。这种金具主要用来紧固导线的终端,使其固定在耐线绝缘子串上,也用于避雷线终端的固定及拉线的锚固。锚固金具承担导线、避雷线的全部张力,下图为耐张线夹。

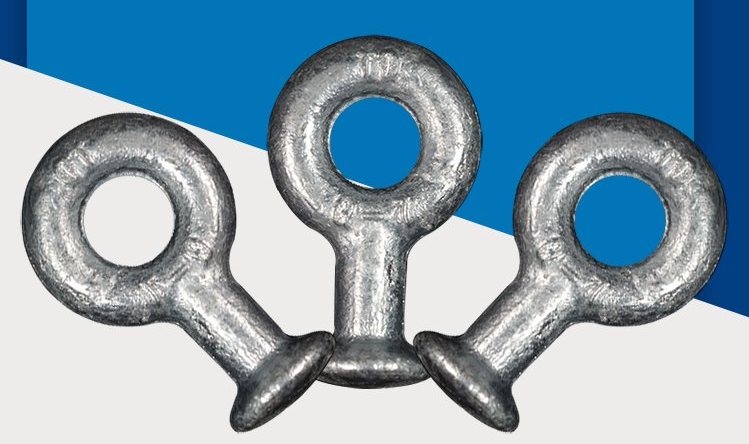

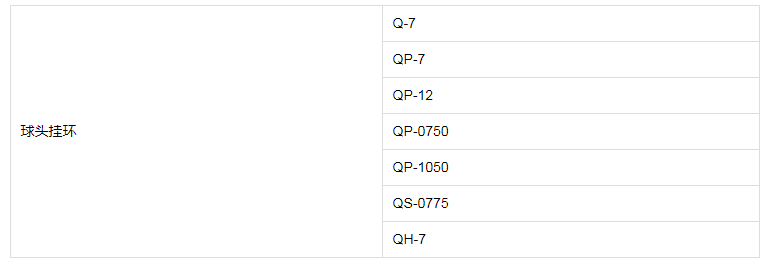

3)、连接金具。又称挂线零件。这种金具用于绝缘子连接成串及金具与金具的连接。它承受机械载荷。如挂环、挂板、球头挂环、U形螺丝、联板、挂钩等,下图为球头挂环。

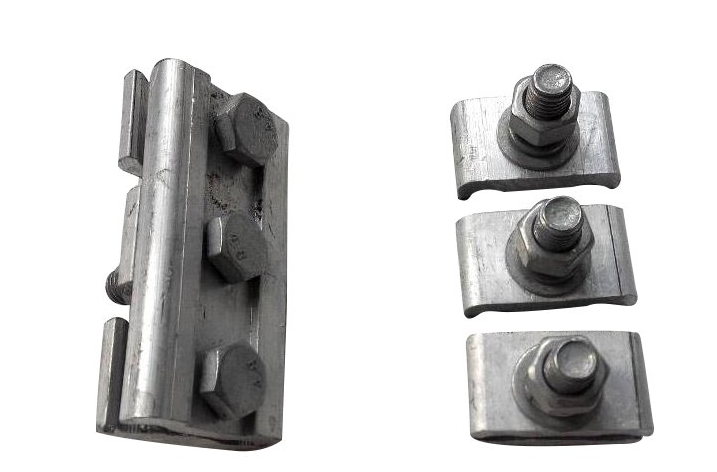

4)、接续金具。这种金具专用于接续各种裸导线、避雷线。接续承担与导线相同的电气负荷,大部分接续金具承担导线或避雷线的全部张力,如接续管,并沟线夹,下图为并沟线夹。

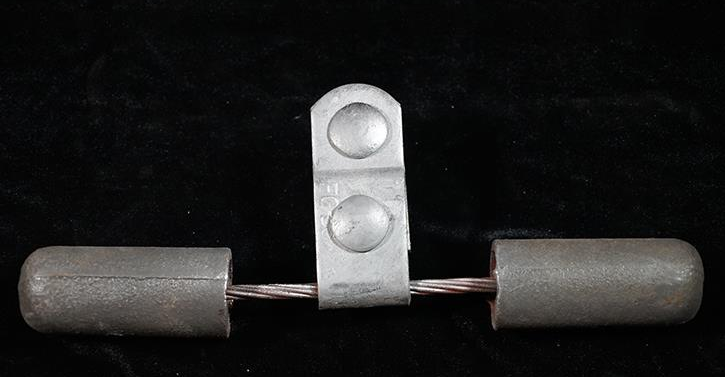

5)、防护金具。这种金具用于保护导线、绝缘子等,如保护绝缘子用的均压环,防止绝缘子串上拔用的重锤及防止导线振动用的防振锤、护线条、间隔棒等,下图为防震锤。
6)、接触金具。这种金具用于硬母线、软母线与电气设备的出线端子相连接,导线的T接及不承力的并线连接等,这些连接处是电气接触。因此,要求接触金具的较高的导电性能和接触稳定性,如下图的T形线夹。
7)、拉线金具。主要用于拉线杆塔的拉线连接,它分为拉线紧固和连接两种。主要有楔形线夹、耐张预绞丝,下图为楔形线夹。
